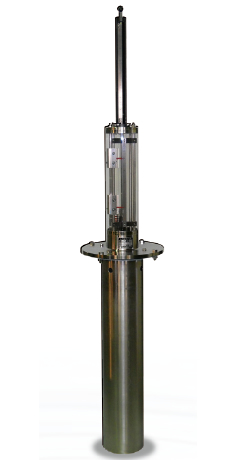

シンプルな構造で、ロッド部が手動で動かせるため、スイッチの動作確認などが容易に
できるメリットがあります。
液面の増減によってフロートが昇降し、フロートに連結した指標面が上下して液面を指示します。また、液面が上限、下限設定を超えるとスイッチが動作して接点信号を出力します。
- シンプルな構造で堅牢なフロート式液面計
- 任意のレベルにスイッチを設定可能
- お客様で容易にスイッチの設定変更が可能
- 簡単操作でスイッチの動作を確認
- 部品交換などのメンテナンスが容易
- フロートは標準仕様(SUS304)以外の樹脂系材質でも制作可能なため、
あらゆる液体の測定に対応
- タンク液面など上下限警報の監視として
- 発電システムのタービン油のレベル計として
- 停電時も確認が必要なプラントのレベル計として
- 薬液など腐食性液体のレベル計として

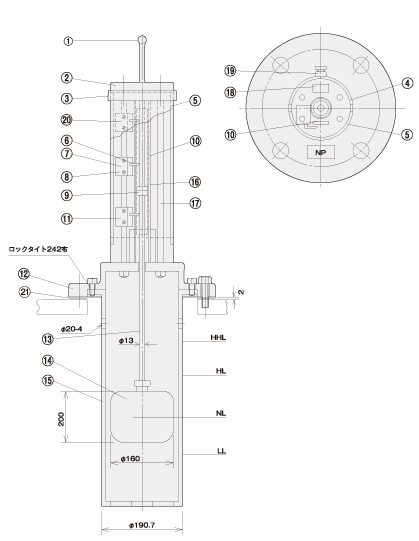

| 名称 | 材質 | 備考 | |
|---|---|---|---|
| 1 | 握り玉 | フェノール樹脂 | |
| 2 | 上蓋 | SUS304 | |
| 3 | 止めバンド | SUS304 | |
| 4 | カバー | アクリル樹脂 | |
| 5 | カバー | アクリル樹脂 | |
| 6 | 設定針 | SUS304 | |
| 7 | 高油面スイッチ | マイクロスイッチ | |
| 8 | スイッチホルダー | 52S | |
| 9 | 指示標 | ABS | |
| 10 | 設定用目盛板 | 52S | |
| 11 | 低油面スイッチ | マイクロスイッチ | |
| 12 | 接続フランジ | SUS304 | |
| 13 | ロッド | SUS304 | |
| 14 | フロート | SUS304 | |
| 15 | 波よけ管 | SUS304 | 7B |
| 16 | 指示標カバー | アクリル樹脂 | |
| 17 | スタッドボルド | SUS304 | |
| 18 | ブロック粒子 | フェノール樹脂 | |
| 19 | 電線管引出口 | BSBM | |
| 20 | 高高油面スイッチ | マイクロスイッチ | |
| 21 | ガスケット | V#6500 | 2t |
| 接点定格 | |
|---|---|
| 接点の種類 | マイクロスイッチ SPDT |
| 接点容量 | Max 250V・11A, DC125V-0.5A |
