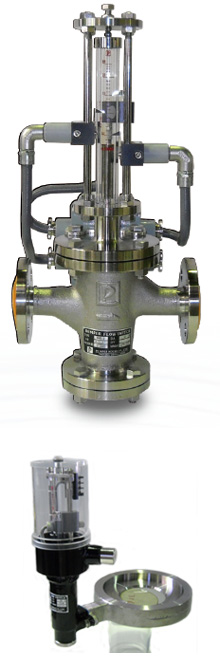

気体・蒸気・粘度のある液体はもちろん、テフロンコーティングなどの特殊仕様で、お客様の用途に合わせた製品設計が可能です。
テーバー管を通る流体の増減によってフロートが昇降し、連結されたロッドに内蔵した永久磁石に指標が追従して流量を指示します。
同時に、目盛筒外部に取り付けたスイッチを作動させて接点信号を出力します。
- 気体・液体・スラリーなどの流量計測に最適
- 停電時でも目視により流量がわかり安心
- 異物混入の流体でも内部に付着しにくい構造
- 任意の流量にスイッチを設定可能
- お客様で容易にスイッチの設定変更が可能
- プラント設備の海水、冷却水の流量計として
- プラント製造工程のスラリーの流量計として
- 製造工程における気体、液体、不透明体の流量計として
- 薬液など腐食性液体の流量計として

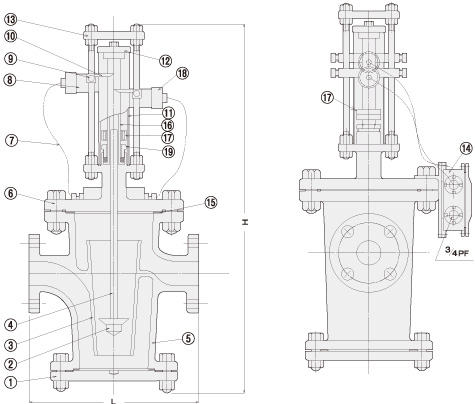

| 名称 | 材質 | 備考 | |
|---|---|---|---|
| 1 | 下蓋 | SUS316 | ー |
| 2 | フロート | SUS316 | ー |
| 3 | デーパー管 | SCS14 | ー |
| 4 | フロートロッド | SUS316 | ー |
| 5 | ケーシング | SCS14 | ー |
| 6 | 上蓋 | SUS316 | ー |
| 7 | リード線 | 防水ブリカ被覆 | ー |
| 8 | 上限スイッチ | リードスイッチ | ー |
| 9 | 調整ネジ | SUS316 | ー |
| 10 | 指針 | SUS316 | ー |
| 11 | 目盛筒 | アクリル樹脂 | ー |
| 12 | キャップ | PP | ー |
| 13 | 押さえ蓋 | SUS316 | ー |
| 14 | ターミナルボックス | フェノール樹脂 | ー |
| 15 | ガスケット | ネオプレーン | ー |
| 16 | ガイド管 | SUS316 | ー |
| 接続口径 | サイズ(mm) | 標準目盛(液体) | ||
|---|---|---|---|---|
| L | H(最大) | m³/h | ℓ/min | |
| 25A | 250 | 560 | 0.3～3 | 5～50 |
| 32A | 270 | 590 | 0.5～4.8 | 10～80 |
| 40A | 270 | 590 | 0.8～7.2 | 15～120 |
| 50A | 300 | 670 | 1.2～12 | 20～200 |
| 65A | 350 | 730 | 2～21 | 40～350 |
| 80A | 370 | 795 | 4～36 | 60～600 |
| 100A | 400 | 855 | 6～60 | 100～1,000 |
1)接続フランジはJIS10Kを標準とし、耐圧はこれに準じます。
2)標準目盛範囲は、各口径に対しての最大値及び最小値を示します。
3)最少目盛は、最大目盛の1/10を標準とします。
4)気体の場合の標準目盛は、約15倍となります。
| 接点定格接点定格 | |
|---|---|
| 接点の種類 | リードスイッチ SPDT |
| 接点容量 | MaxDC220V,1A,60W |
